Fundamentos de Redes de Computadores

Introdução

Este artigo representa um dos trabalhos mais cansativos que já realizei. Foram diversas revisões e reestruturações, decidi refazer, quase que do zero, e abordar o tema de maneira simples, direta e acessível. Organizei o conteúdo em tópicos-chave, buscando criar um resumo prático e fácil de assimilar. Essa abordagem reflete a forma como eu gostaria de ter aprendido, e espero que ela seja útil para você também.

O conteúdo deste artigo está alinhado com o blueprint da certificação Cisco CCNA 200-301, fornecendo uma base sólida para quem deseja se aprofundar no estudo de redes de computadores.

Objetivos e Arquitetura de Redes

Por que criamos redes?

• Acesso a dados e serviços: Permitir que usuários e aplicações acessem informações e serviços, independentemente de onde estejam.
• Compartilhamento de recursos: Utilizar de forma conjunta impressoras, scanners, armazenamento e outros periféricos.
• Administração centralizada: Facilitar o gerenciamento, a atualização e a segurança dos dispositivos e serviços.

Pilares da Arquitetura de Redes

Existem quatro características básicas que os arquitetos de rede devem considerar para atender às expectativas dos usuários:

1. Tolerância a Falhas: Uma rede deve ser resiliente, continuando a operar mesmo com falhas parciais através de redundância de componentes e caminhos.
2. Escalabilidade: A capacidade de crescer (adicionar usuários e serviços) sem perder desempenho, planejando para expansões futuras.
3. Qualidade de Serviço (QoS): A habilidade de priorizar o tráfego crítico (como voz e vídeo), garantindo a banda, a latência e o controle de jitter necessários para cada aplicação.
4. Segurança: Proteger a rede e os dados contra acessos não autorizados (confidencialidade), garantir que a informação não foi alterada (integridade) e que os serviços estejam sempre acessíveis (disponibilidade).

Componentes Fundamentais de Rede

Dispositivos

• Finais (Hosts): Onde a comunicação se origina ou termina (computadores, servidores, smartphones, IoT).
• Intermediários: Conectam os dispositivos finais e outras redes (switches, roteadores, access points). Suas funções incluem regenerar sinais, gerenciar rotas, aplicar políticas de segurança e QoS.

Meios de Transmissão

• Metálico (cabo de par trançado): Usa pulsos elétricos.
• Fibra Óptica: Usa pulsos de luz. Imune a interferências, ideal para alta velocidade e longas distâncias.
• Wireless (Sem Fio): Usa ondas de rádio, oferecendo mobilidade.

Modelos de Referência: Uma Visão Detalhada

Para organizar a complexidade da comunicação, foram criados modelos de referência. Eles dividem as funções de rede em camadas, onde cada uma oferece um serviço à camada superior e consome serviços da camada inferior.

A comunicação ocorre de duas formas:

• Interação de Camadas Adjacentes (Vertical): No mesmo dispositivo, uma camada superior solicita um serviço da camada inferior.
• Interação de Mesmas Camadas (Horizontal): Entre dispositivos diferentes, camadas iguais se comunicam usando cabeçalhos de protocolo.

Conceito	Descrição
Interação na mesma camada	Computadores usam um protocolo para se comunicar com a mesma camada em outro dispositivo. O protocolo define um cabeçalho para comunicar o que cada computador quer fazer.
Interação entre camadas adjacentes	Em um único computador, uma camada inferior fornece um serviço para a camada superior. O software/hardware da camada superior solicita que a camada inferior execute a função necessária.

Camada de Aplicação

É a camada mais próxima do usuário. Ela não define a aplicação em si, mas os serviços e protocolos que as aplicações precisam para interagir com a rede (HTTP para web, SMTP para e-mail, FTP para arquivos). Ela atua como a interface entre o software e a pilha de rede.

Camada de Transporte

Esta camada é responsável pela comunicação lógica fim a fim entre aplicações. Seus dois principais protocolos são TCP e UDP.

Multiplexação e Sockets

Para que múltiplas aplicações em um mesmo host possam se comunicar simultaneamente, a camada de transporte utiliza o conceito de portas. A combinação de um endereço IP e um número de porta forma um Socket, que identifica de forma única uma sessão de comunicação.

• Portas Bem-Conhecidas (0-1023): Reservadas para serviços padrão (80/HTTP, 443/HTTPS, 22/SSH).
• Portas Efêmeras (1024-65535): Usadas dinamicamente pelos clientes para iniciar conexões.

TCP (Transmission Control Protocol)

O TCP é um protocolo confiável e orientado à conexão. Ele oferece uma abstração de um canal de comunicação perfeito, mesmo sobre uma rede não confiável como a Internet.

Suas principais características são:

• Entrega Ordenada e Confiável: Garante que os dados cheguem na ordem correta e sem perdas, usando números de sequência e confirmações (acknowledgments - ACKs).
• Controle de Fluxo: Através da Janela de Recebimento (rwnd), o receptor informa ao emissor quanto espaço de buffer ele tem disponível, evitando que o emissor envie mais dados do que o receptor consegue processar. O RFC 1323 introduziu o “escalonamento de janela” para permitir janelas maiores que 65.535 bytes.
• Controle de Congestionamento: Mecanismos como o Slow Start evitam sobrecarregar a rede. Ele utiliza uma Janela de Congestionamento (cwnd) para limitar a quantidade de dados em trânsito antes de receber um ACK.
• TCP Fast Open: Reduz a latência em novas conexões reutilizando informações da conexão anterior.

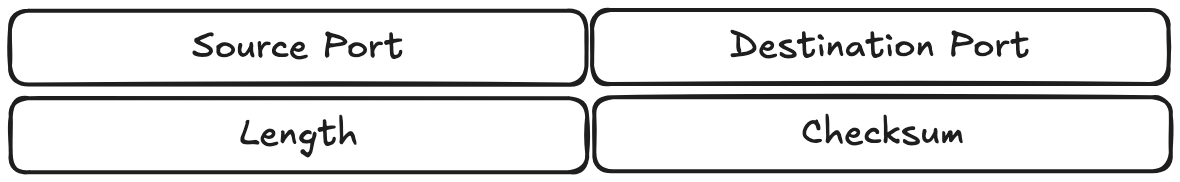

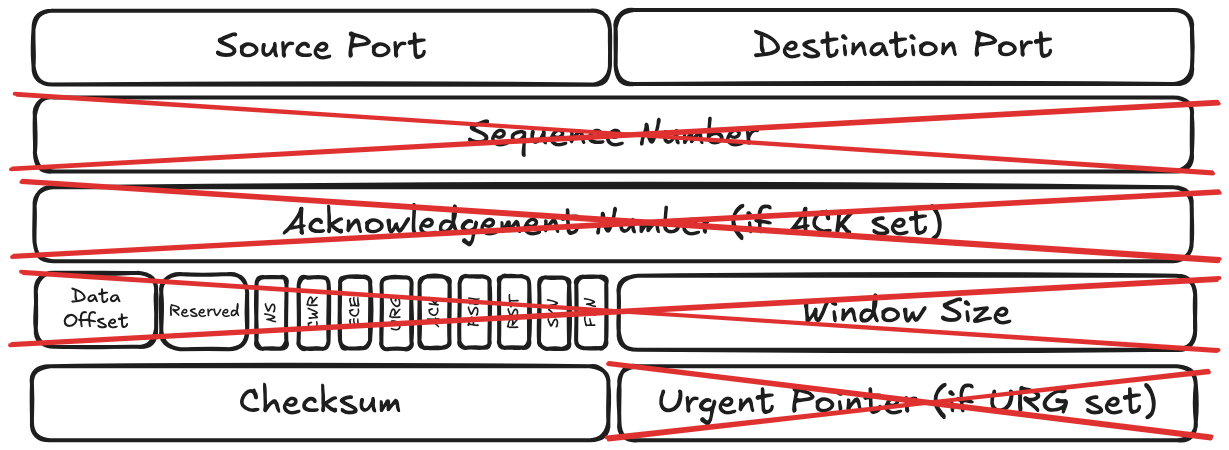

UDP (User Datagram Protocol)

O UDP é um protocolo simples, rápido e não orientado à conexão. Sua principal vantagem é a ausência de sobrecarga.

• Sem Garantias: Não há garantia de entrega, ordem ou controle de fluxo. É um serviço “best-effort”.
• Ideal para: Aplicações em tempo real como streaming, jogos online e VoIP, onde a velocidade é mais crítica que a confiabilidade.

Camada de Rede (ou Internet)

Esta camada é responsável pelo endereçamento lógico (IP) e pelo roteamento dos pacotes da origem ao destino final, através de múltiplas redes.

O roteamento IP é um processo colaborativo entre os hosts e os roteadores. O sistema operacional do host decide para onde enviar o pacote (geralmente para um roteador próximo, o default gateway), e os roteadores subsequentes tomam decisões de encaminhamento baseadas em suas tabelas de roteamento.

Processo de Roteamento em um Roteador:

1. O roteador recebe um quadro (frame) de dados.
2. Verifica se houve erros usando o campo FCS (Frame Check Sequence) do trailer. Se houver, descarta o quadro.
3. Descarta o cabeçalho e o trailer da camada de enlace, revelando o pacote IP.
4. Consulta sua tabela de roteamento para encontrar a melhor rota para o endereço IP de destino.
5. Encapsula o pacote IP em um novo cabeçalho e trailer de enlace, apropriado para a interface de saída.
6. Encaminha o novo quadro.

Camadas de Enlace e Física (Acesso à Rede)

Estas camadas definem como os dados são transmitidos através de um meio físico específico (cabo, fibra, ar). Elas cuidam do endereçamento físico (endereço MAC) e da detecção de erros em um link local.

Ethernet

É a tecnologia de LAN mais popular do mundo. Ela define:

• Endereçamento Físico (MAC Address): Um endereço único de 48 bits gravado na placa de rede.
• Detecção de Erros (FCS): O campo Frame Check Sequence no trailer do quadro permite ao receptor verificar se ocorreram erros de transmissão. Se um erro for detectado, o quadro é descartado. A Ethernet detecta erros, mas não os corrige; essa é uma responsabilidade de camadas superiores (como o TCP).
• Auto-MDIX: Um recurso que detecta automaticamente o tipo de cabo (crossover ou direto) e ajusta a pinagem para que a conexão funcione.
• Modos de Operação:
  • Half-duplex: Não pode enviar e receber ao mesmo tempo.
  • Full-duplex: Pode enviar e receber simultaneamente.

A Ethernet também evoluiu para ser uma tecnologia de WAN, com padrões de fibra ótica que suportam dezenas de quilômetros, permitindo a criação de serviços como a Ethernet Line Service (E-Line).

Tipos de Redes e Topologias

Abrangência

• LAN (Local Area Network): Rede em uma área geográfica limitada (escritório, prédio).
• WAN (Wide Area Network): Conecta LANs em locais geograficamente distantes. A Internet é a maior WAN de todas.
• Intranet: Uma rede privada de uma organização.
• Extranet: Permite acesso controlado de parceiros externos a partes da intranet.

Topologias Físicas

Descrevem como os dispositivos são fisicamente conectados.

• Estrela: Mais comum em LANs, com um dispositivo central (switch).
• Mesh (Malha): Alta redundância, comum em WANs.
• Barramento/Anel: Topologias legadas.

  Modelos de Comunicação de Dados

Cliente/Servidor vs. Peer-to-Peer

• Cliente/Servidor: Um servidor centralizado oferece serviços aos clientes. Modelo mais comum.
• Peer-to-Peer (P2P): Todos os dispositivos são pares e podem atuar como cliente e servidor.

  Comutação de Circuitos vs. Pacotes

• Comutação de Circuitos: Um caminho dedicado é estabelecido antes da comunicação (ex: telefonia antiga). Ineficiente, pois o canal fica alocado mesmo em silêncio.
• Comutação de Pacotes: Os dados são divididos em pacotes (ou datagramas), que são enviados de forma independente pela rede e podem seguir rotas diferentes. É o modelo da Internet, mais eficiente e resiliente.

  Conclusão

Neste artigo, exploramos os fundamentos essenciais das redes de computadores. Como pudemos observar, uma rede moderna é um sistema complexo que depende da interação harmoniosa entre diversos componentes:

1. Infraestrutura Física: Dispositivos, meios e topologias.
2. Arquitetura Lógica: Modelos em camadas, protocolos e serviços.
3. Princípios de Design: Tolerância a falhas, escalabilidade, QoS e segurança.

A evolução das redes continua em ritmo acelerado, com novas tecnologias emergindo constantemente. Conceitos como SDN (Software-Defined Networking) e NFV (Network Functions Virtualization) estão redefinindo como as redes são projetadas e gerenciadas.

Para quem deseja se aprofundar no estudo de redes, especialmente visando a certificação CCNA, assim como eu, os próximos passos incluem:

• Switching e VLANs: Entender a segmentação de redes locais e os protocolos derivados do STP
• Roteamento: Conhecer a base teórica dos protocolos de roteamento dinâmico
• Segurança: Entender o conceito de firewalls, VPNs e listas de controle de acesso
• Automação: Entender o conceito das ferramentas de automação e programabilidade

Lembre-se: uma rede bem projetada é aquela que os usuários nem percebem que existe - ela simplesmente funciona, permitindo que as pessoas se concentrem em suas atividades sem se preocupar com a infraestrutura.

“A complexidade é seu inimigo. Qualquer tolo pode fazer algo complicado. O difícil é fazer algo simples.” - Richard Branson

Nos próximos artigos, exploraremos cada um dos tópicos da certificação, vamos construir juntos uma base teórica e prática. Até lá, o desafio é manter a disciplina, a curiosidade e continuar estudando.
